Panel sandwich cubiertas
Panel metálico autoportante, con aislamiento en espuma de poliuretano y utilizado para cubiertas inclinadas, pendiente mínima 3% en cubiertas sin solape y 6% en cubiertas con solape.
Un panel con tres grecas y tapajuntas que oculta el sistema doble de fijación.
El panel tiene una gran resistencia mecánica y plenas garantías de estanqueidad sobre cualquier estructura portante sea de madera, acero u hormigón.

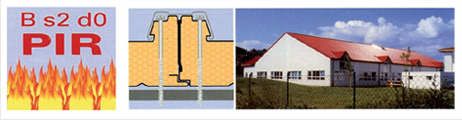

DISPONE DE LA OPCIÓN CON AISLAMIENTO DE ESPUMA PIR (B s2 d0)
Clasificado según norma EN 13501-1 para la reacción al fuego en el instituto Español Applus. Clasificación B s2 d0 certificado 09/32300060 Parte 2.

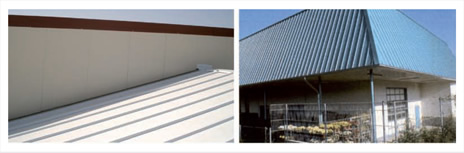

Panel sandwich autoportante
Pendiente minima panel sandwich
Para cubiertas inclinadas, pendiente mínima 3% en cubiertas sin solape y 6% en cubiertas con solape.

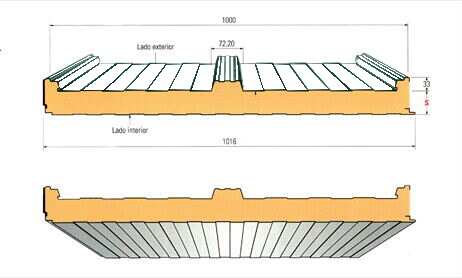

Composición del panel sandwich
Cara exterior e interior
Espesores de acero 0,4 ó 0,5 mm. en la cara exterior y 0,4 mm, en la cara interior
Aislamiento
Aislamiento en espuma de poliuretano
Tapajuntas
Panel con tres grecas y tapajuntas que oculta el sistema doble de fijación.
Longitud
Únicamente limitada por el transporte y nunca superior a 16 m.
Pendiente mínima
Pendiente mínima 3% en cubiertas sin solape y 6% encubiertas con solape.
Tabla de luces admisibles
Las luces l en metros correspondientes a la sobrecarga p (daN/m²) uniformemente distribuidas, se han obtenido en las pruebas de carga efectuadas en laboratorios y garantizan simultáneamente una flecha f≤ l/ y u200 n coeficiente de seguridad conforme con lo prescrito por las normas UEAtc para paneles sándwich.
Estas normas han sido elaboradas y son de aplicación por las principales entidades certificadoras europeas.
| S | k | Peso panel kg/m2 |
 |
 |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | Kcal m2 h ºC |
Watt m2 ºC |
0,40 + 0,40 | p = (daN/m2) | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
| 30 | 0.51 | 0.59 | 8.07 | L: | 3.65 | 3.10 | 2.70 | 2.40 | 2.10 | 1.75 | 1.50 | 3.45 | 2.90 | 2.55 | 2.20 | 1.90 | 1.55 | 1.35 |
| 40 | 0.40 | 0.47 | 8.45 | L: | 4.05 | 3.50 | 3.00 | 2.65 | 2.25 | 1.85 | 1.50 | 3.70 | 3.15 | 2.70 | 2.35 | 1.95 | 1.60 | 1.40 |
| 50 | 0.33 | 0.39 | 8.83 | L: | 4.40 | 3.70 | 3.20 | 2.85 | 2.45 | 1.95 | 1.60 | 4.00 | 3.35 | 2.90 | 2.60 | 2.15 | 1.70 | 1.45 |
| 60 | 0.28 | 0.33 | 9.21 | L: | 4.70 | 3.95 | 3.45 | 3.00 | 2.55 | 2.00 | 1.65 | 4.35 | 3.65 | 3.15 | 2.75 | 2.30 | 1.85 | 1.50 |
| 80 | 0.22 | 0.26 | 9.97 | L: | 5.10 | 4.35 | 3.80 | 3.40 | 2.85 | 2.25 | 1.85 | 4.90 | 4.15 | 3.60 | 3.25 | 2.70 | 2.05 | 1.70 |
| S | k | Peso panel kg/m2 |
 |
 |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | Kcal m2 h ºC |
Watt m2 ºC |
0,50 + 0,40 | p = (daN/m2) | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 60 | 80 | 100 | 120 | 150 | 200 | 250 |
| 30 | 0.51 | 0.59 | 8.95 | L: | 4.50 | 3.85 | 3.35 | 2.95 | 2.60 | 2.15 | 1.85 | 4.00 | 3.40 | 2.95 | 2.65 | 2.25 | 1.90 | 1.65 |
| 40 | 0.40 | 0.47 | 9.33 | L: | 5.00 | 4.25 | 3.65 | 3.25 | 2.75 | 2.25 | 1.90 | 4.45 | 3.75 | 3.25 | 2.85 | 2.40 | 1.95 | 1.70 |
| 50 | 0.33 | 0.39 | 9.71 | L: | 5.40 | 4.55 | 3.95 | 3.50 | 3.00 | 2.40 | 2.00 | 4.85 | 4.05 | 3.50 | 3.10 | 2.60 | 2.05 | 1.75 |
| 60 | 0.28 | 0.33 | 10.09 | L: | 5.75 | 4.85 | 4.20 | 3.70 | 3.15 | 2.50 | 2.05 | 5.20 | 4.40 | 3.85 | 3.30 | 2.80 | 2.20 | 1.80 |
| 80 | 0.22 | 0.26 | 10.85 | L: | 6.25 | 5.35 | 4.65 | 4.15 | 3.50 | 2.80 | 2.25 | 5.90 | 5.00 | 4.35 | 3.85 | 3.25 | 2.50 | 2.05 |
