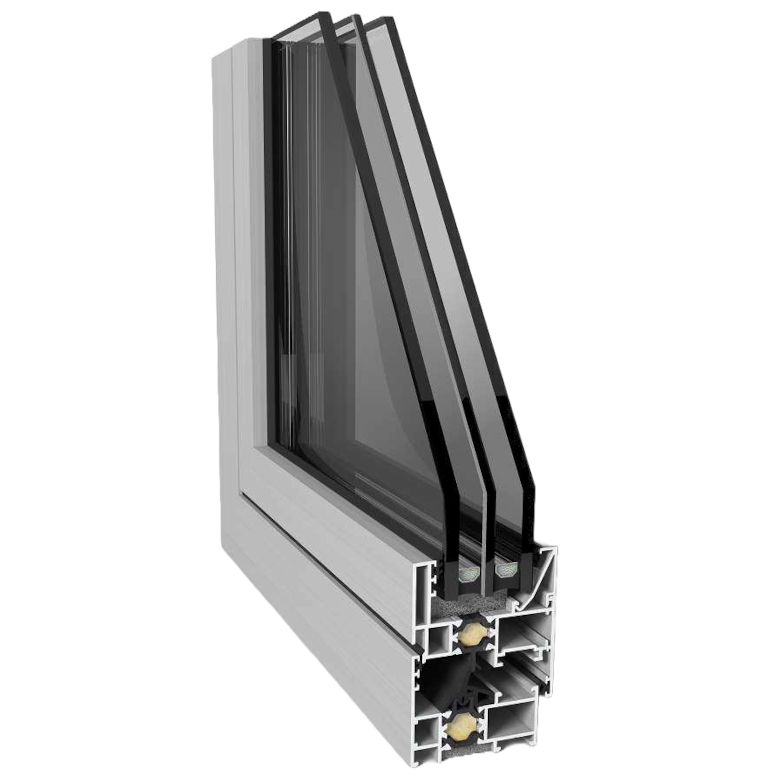

Practicable RPT LP-60 RT PLUS
El sistema LP-60 RT PLUS ofrece una solución practicable de 60 mm con triple aislamiento térmico y acústico de alto rendimiento. Con opciones de acabado en línea recta u ovalada, permite la instalación de doble o triple acristalamiento para cumplir con los estándares más exigentes.
Sus perfiles de aluminio, extruidos según normas UNE y con tratamientos avanzados, garantizan durabilidad y resistencia. Gracias a la rotura de puente térmico mediante varillas de poliamida reforzada, este sistema asegura una eficiencia energética superior, con una transmitancia térmica desde 1,1 W/m²K y una atenuación acústica de hasta 45 dB.
Ideal para todo tipo de aperturas, incluyendo practicables, oscilobatientes y abatibles, el LP-60 RT PLUS se distingue por su estanqueidad con triple junta en EPDM y un montaje preciso que soporta cargas de hasta 200 kg.
El sistema está certificado por APPLUS y se adapta a las necesidades de los proyectos más exigentes, con acabados anodizados o lacados que cumplen con los sellos de calidad QUALANOD y QUALICOAT.
Material en stock: Blanco, RAL 7016TX, 9005TX, 9016TX y Anodizada plata mate.
Otros colores: Disponibles bajo pedido.
Para ver la relación de perfiles, accesorios, secciones y lista de corte descargue el documento LP-60-RT-PLUS-COMPLETO.pdf en este enlace . (documento pdf de 8.7 Mb).
Características del sistema
Sistema batiente con rotura térmica, con tres niveles de aislamiento térmico y alto rendimiento acústico.
El sistema LP-60 RT PLUS permite la ejecución de 2 versiones de acabado:
- línea recta
- línea oval
El sistema LP-60 RT PLUS permite la aplicación de doble o triple acristalamiento de alto rendimiento con el fin de cumplir con los requisitos de aislamiento térmico y acústico.
Perfiles de aluminio
Perfiles de aluminio extruidos en aleación 6063 según UNE 38337 o aleación 6060 según UNE 38350 y tratamiento T5.
Rotura térmica obtenida mediante la inserción de varillas de 20 mm en poliamida 6.6 reforzada con un 25% de fibra de vidrio de TECHNOFORM.
Espesor medio de perfiles de aluminio de 1,5 mm para ventanas y de 1,7 mm para puertas.
Marcos
- Marcos con sección de 60 mm con triple cámara.
- Marcos ensamblados con doble escuadra de fundición y de alineamiento en inox para la correcta unión de los ingletes.
- Marcos con solape directo de 23,5 mm o de 38 mm.
- Acristalamiento de vidrio doble o triple de 12 a 42 mm.
Hojas
- Hojas con sección de 67 mm con triple cámara.
- Hojas de línea recta y oval.
- Hojas ensambladas con doble escuadra de fundición y de alineamiento en inox para la correcta unión de los ingletes.
- Perfil inversor recto.
- Acristalamiento de vidrio doble o triple de 12 a 46 mm.
Dimensiones y aperturas
Dimensión de hoja mínima y máxima: 400 mm – 1700 mm (L); 600 mm – 2500 mm (H).
El sistema posibilita todo tipo de aperturas batientes, practicables, oscilobatientes, osciloparalela y plegable, mediante sistemas de herraje y bisagras ocultas o vistas, equipándose con puntos de cierre y compases regulables, incluso dispositivos de microventilación (opcional), para un peso máximo por hoja de 170 kilos en ventanas y 200 kilos en puertas en función de la relación ancho x alto.
Posibilidades de apertura interior:
- fija
- practicable
- oscilo batiente
- abatible
- oscilo paralela
- plegable
Posibilidades de apertura exterior:
- practicable
- proyectante
Integridad de estanqueidad asegurada a través de triple junta en EPDM.
Estanqueidad basada en sistemas de triple junta interior, exterior y central con cámara exterior de descompresión y desagüe, incluso junta central de cuatro cámaras realizada en EPDM y encuentros mediante ángulo vulcanizado EPDM que facilita su acabado y mejora su rendimiento, junta interior de EPDM celular así como juntas de acristalar EPDM especificas del sistema, con posibilidad de acristalamiento hasta 42 mm.
Clasificaciones
Sistema certificado por APPLUS laboratorio notificado nº 0370 para pruebas de ensayo inicial de tipo (ITT) según los requisitos definidos en la norma UNE-EN 14351-1:2006+A1:2011, «Ventanas y puertas. Norma de producto, características de prestación».
Categorías alcanzadas por el sistema Q67+ en tipología de ventana de 1230 x 1480 mm:
- Permeabilidad al aire: CLASE 4 (según EN 12207:2000)
- Estanqueidad al agua: CLASE E1200 (según EN12208:2000)
- Resistencia al viento: CLASE C5 (según EN 12210:2000)
Coeficiente de transmisión térmica Uw desde 1,1 W/m²K según norma UNE-EN ISO 10077-2:2017
- Consultar tipología, dimensión y vidrio
Zonas de cumplimiento del CTE: α A B C D E
- En función de la transmitancia del vidrio
Atenuación acústica hasta Rw ≤ 45 dB.
Acabado superficial:
- Aluminio anodizado en color definido por la D.F. con un espesor mínimo de 15 micras (20 o 25 micras para condiciones exteriores adversas)y según la marca de calidad QUALANOD.
- Aluminio lacado RAL en color definido por la D.F. con un espesor de capa medio de 60 a 100 micras y según el sello de calidad QUALICOAT.
La ventana/balconera estará colocada sobre premarco de aluminio anclado a la obra de fabrica, aislada con espuma de poliuretano y sellada al exterior con un cordón de silicona con sección mínima de 3×3 mm.
Rematada con tapajuntas perimetral interior en perfil de aluminio con el mismo acabado que la ventana/balconera.
Todo ello según detalles de proyecto, totalmente acabada y rematada y con p.p. de medios auxiliares para la realización de la obra.
